浅谈x射线探伤底片评定的控制

发布时间: 2018-09-14 12:16   399 次浏览
  导读:

  在油田地面工程项目中,无损检测主要是针对工艺管线和储罐的焊缝质量进行检验,一般常用的检测方法有四类,分别是:射线检测、超声波检测、磁粉检测和渗透检测。

  在这四种检测方法中,用途广泛,检查效果直观的就是射线检测(RT),关于射线检测重要的就是底片评定,但是在平时施工过程中,出问题多的往往也是这个环节。

  本文将从底片质量要求、评定环境、设备要求和评定人员条件的要求三大方面来阐述底片评定的准确性和正确性,以减少由于伪缺陷、人为因素等客观因素导致评片人员的漏判和误判,为项目带来工期、质量和成本的损失。
  射线探伤

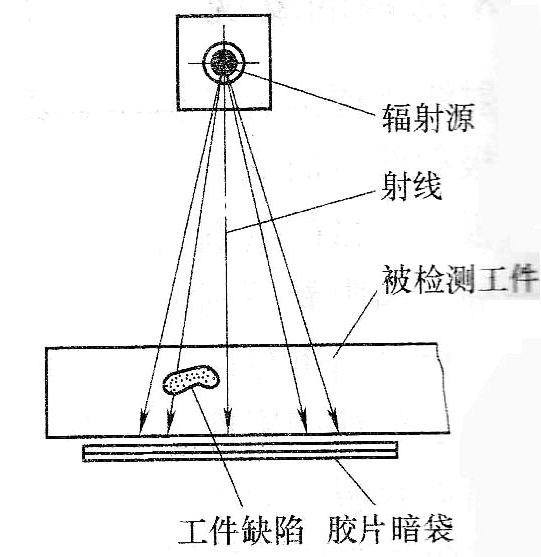

  (射线原理示意图)

  一、底片质量要求

  1、灵敏度:从定量方面而言,是指在射线底片上可以观察到的缺陷尺寸或者细节尺寸;

  用人工孔槽,金属丝尺寸(像质计)作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度,一张合格的底片应该有可识别的像质剂影像,其型号、规格、丝号和摆放位置应该符合ASME Ⅴ中的要求。

  2、黑度:为保证底片具有足够的对比度,黑度不能太小,但因受到观片灯亮度的限制,底片黑度不能过大。

  根据标准ASMEⅤ无损检测关于底片黑度要求如下:

  A、黑度范围:通过适当的孔型相质指示器本体或线型相质指示剂相应编号线的临近区域和受检区域的底片透射黑度,以X射线透照并作单片观察时,应至少为1.8。

  B、一般情况下:如果孔型像质剂的本体黑度或线型相质指示器的规定线的黑度在2.1要求的值之间,被检区的任一处黑度变化与他们相比超出负15%或者正30%时,则在每个超差区域或几个超差区域应另加一个相质指示器重新拍片,当使用垫片时,如果相质指示器的灵敏度能达到要求,也没有超出规定要求的黑度范围,则不受正30%的超差限制。

  3、伪缺陷:因透照操作或暗室操作不当,或由于胶片,增感屏质量不好,在底片上留下的缺陷影像,如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。

  上述伪缺陷均会影响评片的正确性,造成漏判和误判,所以底片上有效评定区域内不许有伪缺陷影像。

  4、背散射:照相时,暗袋背面应贴附一个“B”铅字标记,评片时若发现在较黑背景上出现“B”字较淡影像(浅白色),则说明背散射较严重,应采用防护措施重新拍照,若未见“B”字,或在较淡背景出现较黑的“B”字,则表示合格。

  二、评片环境、设备等的要求
  x射线探伤

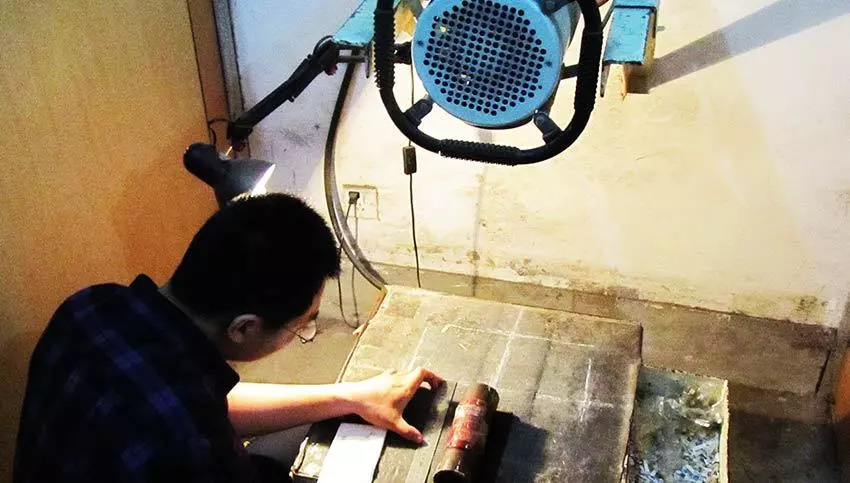

  1、环境

  要求评片室应独立、通风和卫生,室温不易过高(应备有空调),室内光线应柔和偏暗,室内亮度应在30cd/m2为宜。

  室内噪音应控制在<40dB为佳。

  在评片前,从阳光下进入评片室应适应评片室内亮度至少为5~10min;

  从暗室进入评片室应适应评片室内亮度至少为30s 。

  2、设备

  A、观片灯:应有足够的光强度,确保透过黑度为≤2.5的底片后可见光度应为30cd/m2,即透照前照度至少应≥3,000 cd/m2;

  透过黑度为>2.5的底片后可见光度应为10cd/m2,即透照前照度至少应≥3,200 cd/m2。

  亮度应可调,性能稳定,安全可靠,且噪音应<30dB。

  观片时用遮光板应能保证底片边缘不产生亮光的眩晕而影响评片。

  B、黑度计:应具有读数准确,稳定性好,能准确测量4.0以内的透射样品密度,其稳定性分辨力为+0.02,测量值误差应≤±0.05,光孔径要求<1.0mm为佳,黑度计至少每6个月校验一次,标准黑度片至少应二年送法定计量单位检定一次。

  C、评片用工具:放大镜应为3至5倍,应有0―2cm长刻度标尺。

  评片人可借助放大镜对底片上缺陷进行细节辨认和微观定性分析,高倍易产生影像畸变而不采用。

  评片尺,应有读数准确的刻度,尺中心为“0”刻度,两端刻槽至少应有200 mm,尺上应有10×10、10×20、10×30 mm的评定框线。

  D、遮光板。

  三、 评片人员要求
  x射线探伤
  1、经过系统的专业培训,并通过法定部门考核确认具有承担此项工作的能力与资格者,一般要求具有RT―Ⅱ级资格证书人员担任。

  2、具有一定的评片实际工作和经验。并能经常到现场参加缺陷返修解剖工作,以丰富自己的评片经验和水平。

  3、应具有一定的焊接、材料及热处理等相关专业知识。

  4、应熟悉有关规范、标准,并能正确理解和严格按标准进行评定,具有良好的职业道德、高度的工作责任心。

  5、评片前应充分了解被评定的工件材质、焊接工艺、接头坡口型式,焊接缺陷可能产生的种类及部位及射线透照工艺情况。

  6、具有良好的视力,未经矫正的或经矫正的近距视力和远距视力应不低于5.0(小数记录值为1.0),且应每年检查一次。 不低于1.0,并能读出距离400mm处,高0.5mm间隔0.5mm一组的印刷字母。

  结束语

  为确保底片评定的准确性和正确性,可以从上述三个方面加以控制,以避免人为等客观因素导致评片人员的漏判和误判,保证项目施工质量。
