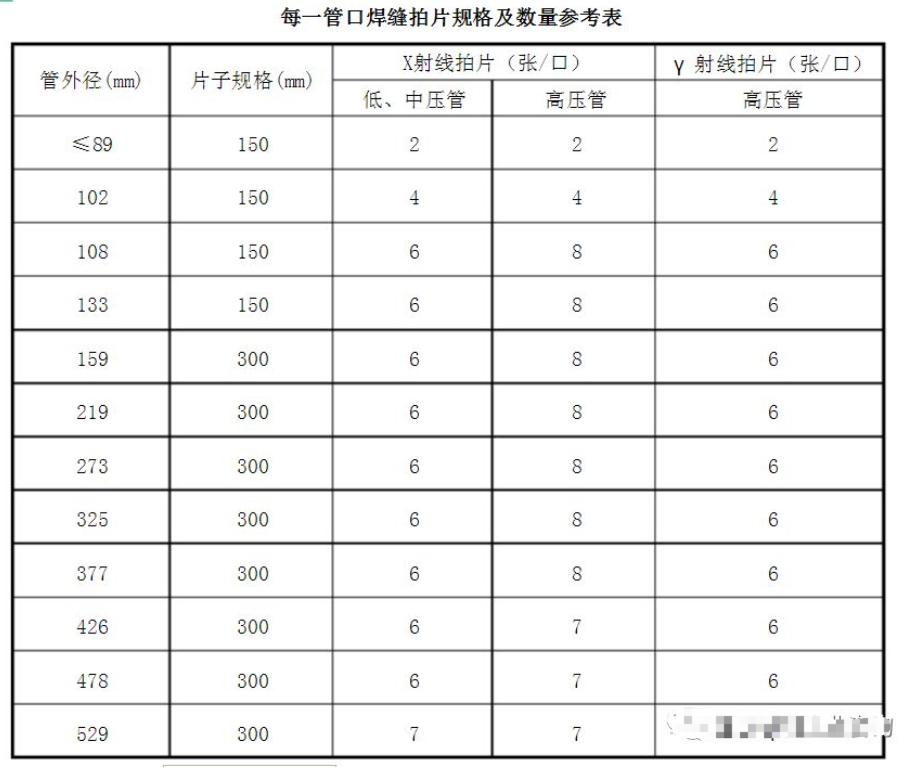

　　管道焊缝无损探伤应按设计文件或规范要求进行，工程量按现场实际拍片数量计算。射线探伤拍片数量如设计有要求时，按设计规定计算，如无规定，参照下表执行。

　　注：
　　
　　1、DN600以上的管道焊缝无损探伤按管口周长计算工程量，片子的有效长度按片长减去搭接每边25mm计算。
　　
　　2、当管道外径小于或等于φ89mm时，采用双壁双投影法透照；管道外径大于φ108mm时，其焊缝采用双壁单投影法透照。
